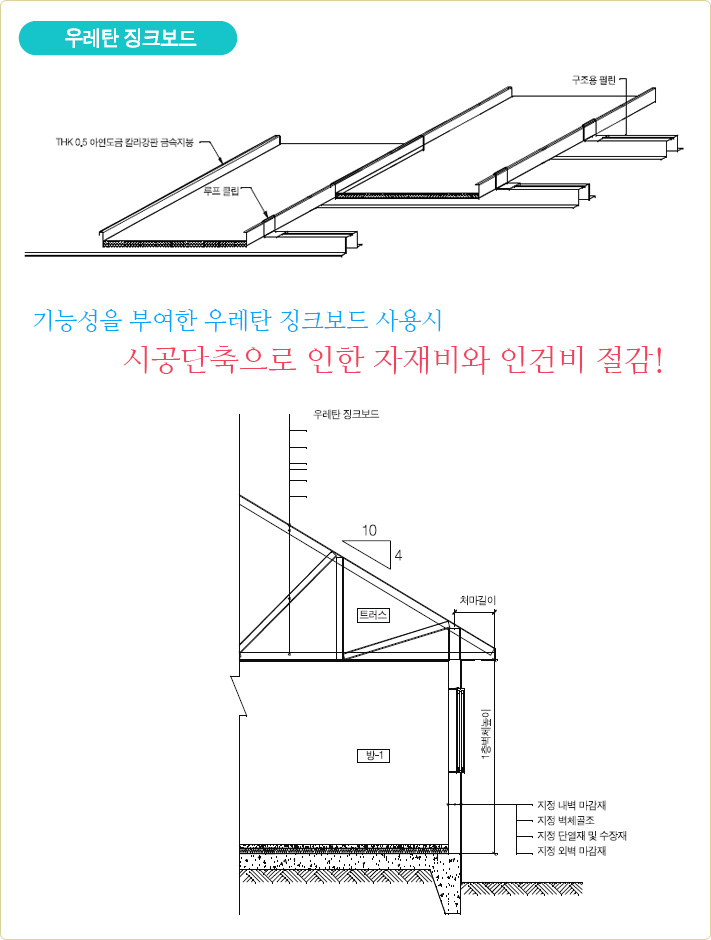

우레탄 징크보드는 도금도장강판(아연 또는 갈바륨)에 Structure타입의 Multi-purpose 도료로 특수도장한 제품으로써 빛의 반사를 흡수하여 고급스러운 이미지를 연출하여 탁월한 시공성 및 월등한 경제성의 건축자재로써 기능성(결로, 소음, 단열)을 부여한 제품으로 최상급의 다양한 건축물에 적합한 벽채, 지붕재로 개발된 최고의 제품입니다. 또한 마이크로 엠보를 성형하여 타 제품 시공시 발생하는 웨이브현상을 최소화한 제품입니다.

	내구성이 좋다

아연도 합금강판에 코팅을 하여 내구성이 좋다

	단열성이 좋다

우수한 단열재인 우레탄을 18mm 발포하여 단열성이 좋다.

	차음성이 좋다

아연도 합금강판에 우레탄을 발포함으로써 소리의 차단을 효과적으로 할 수 있다.

	방수성이 좋다

접합클립 고정방식으로 부식과 누수방지에 강하다.

	시공성이 좋다

유효폭이 좁고 두께가 얇아 가벼워 현장시공이 편리하다.

적용건물 : 주택, 상가, 빌딩, 아파트, 공장, 교회, 교육시설(학교, 기숙사, 유치원 등) 등

* 한국건설생활환경시험연구원(2014.10.)

시험항목 단위 시험방법 시험결과 열저항 [평균온도:20℃](두께:22.90㎜) (㎡·K)/W (1) 0.90

시험항목 결과 판정기준 시험방법 1회 2회 3회 열방출시험 총방출열량(MJ/㎡) 0.9 1.3 3.3 8 MJ/ ㎡ 이하 KS F ISO 5660-1 : 2008 열방출율이 연속으로 200 ㎾/㎡를 초과하는 시간(s) 0 0 0   시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융 (심재의 전부용융, 소멸) 등 없음 없음 없음 없을 것 가스유행성 시험 행동정지시간(min:s) 14:15 13:53 - 9 min 이상 KS F 2271 : 2006

국토해양부 고시 제2012-624호 난연재료의 기준에 적합함.

시험편구성 칼라강판(0.5㎜)+우레탄폼(17.4㎜)+은박지(0.1㎜)

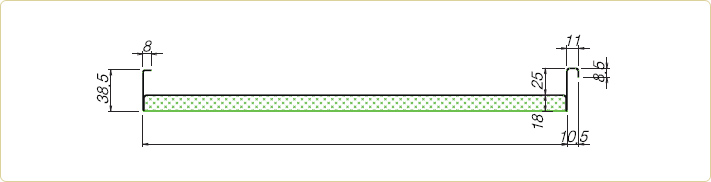

	규격

두께(mm) Thickness 유효폭(mm) Effective Width 18 300

	규격

두께(mm) Thickness 유효폭(mm) Effective Width 18 400

	규격

두께(mm) Thickness 유효폭(mm) Effective Width 18 500

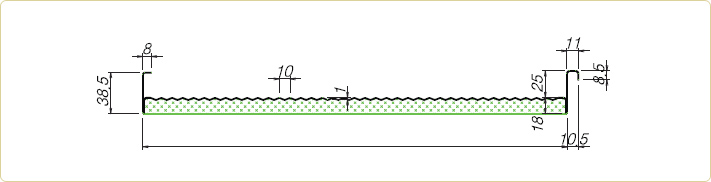

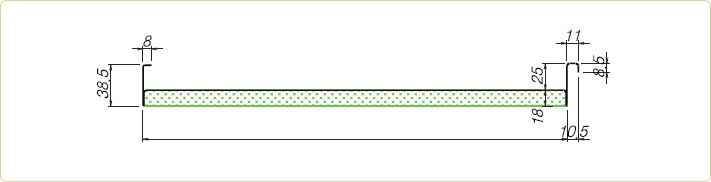

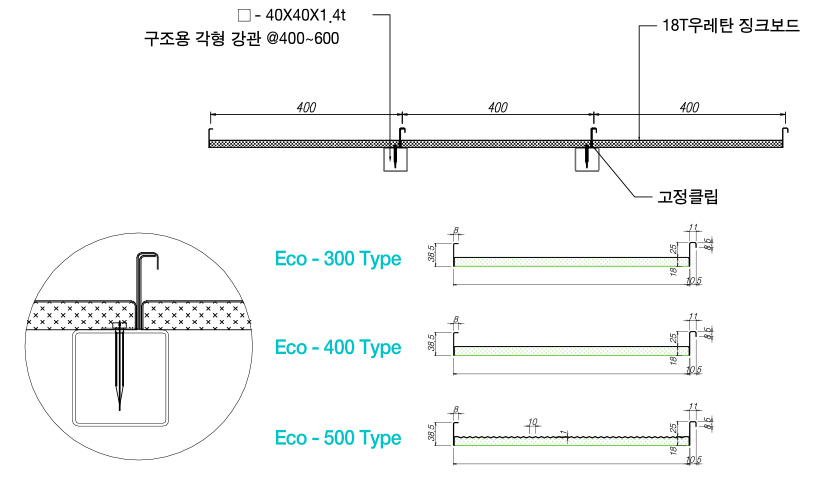

단면마감상세도

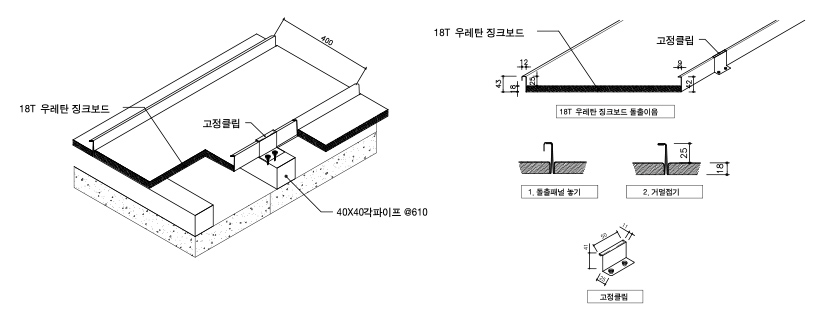

돌출이음 시공 상세도1

	자재특성

		특성 : 표면 웨이브 현상 방지를 위한 마이크로 엠보 성형.
		보양필름 : 시공시 마감면 보호를 위해 PE 재질의 보호필름이 부착되어 있어야 한다.

	지붕 돌출이음 시공 순서

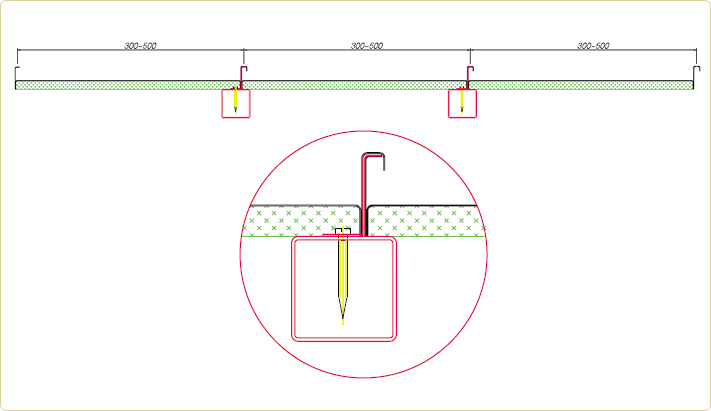

		Panel layout 도면에 근거하여 중앙을 기준으로 양쪽으로 배치.
		각각의 패널은 고정클립으로 각관에 1차 고정한다.
		양끝단 (마구리)의 폴은 같은 치수로 한다.

	고정용클립

		클립간의 간격 : 일반적으로 clip 간의 간격은 최대 600mm를 넘지 않아야 한다.

돌출이음 시공 상세도2

	자재특성

		특성 : 표면 웨이브 현상 방지를 위한 마이크로 엠보 성형.
		보양필름 : 시공시 마감면 보호를 위해 PE 재질의 보호필름이 부착되어 있어야 한다.

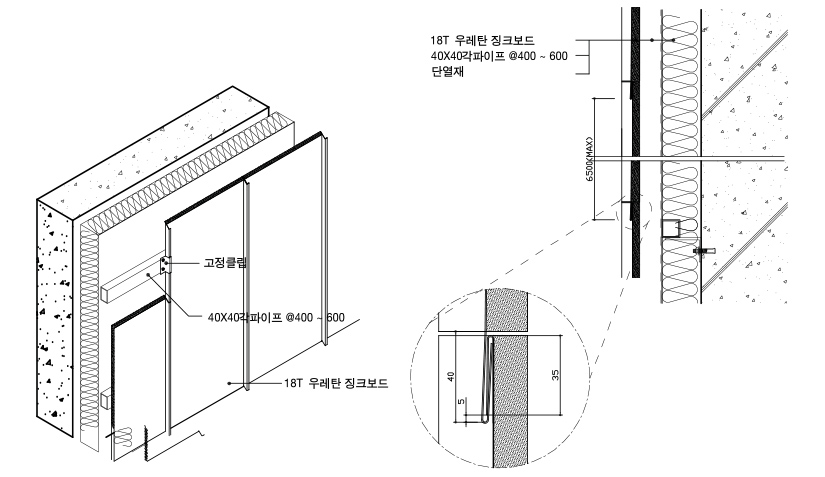

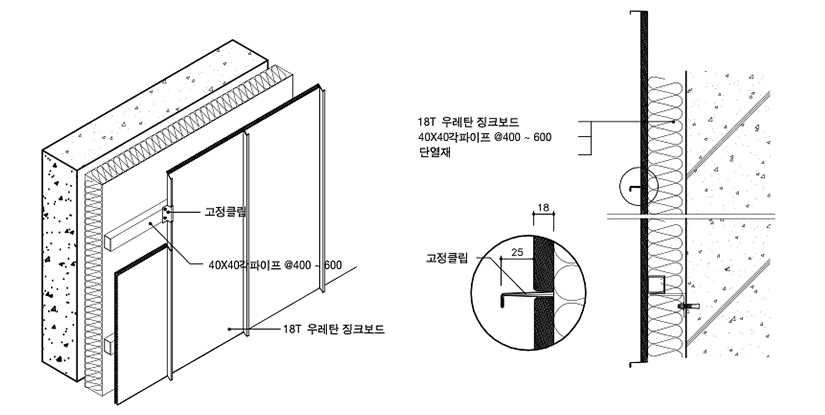

외벽 시공 및 평이음 상세도

	자재특성

		특성 : 표면 웨이브 현상 방지를 위한 마이크로 엠보 성형.
		보양필름 : 시공시 마감면 보호를 위해 PE 재질의 보호필름이 부착되어 있어야 한다.

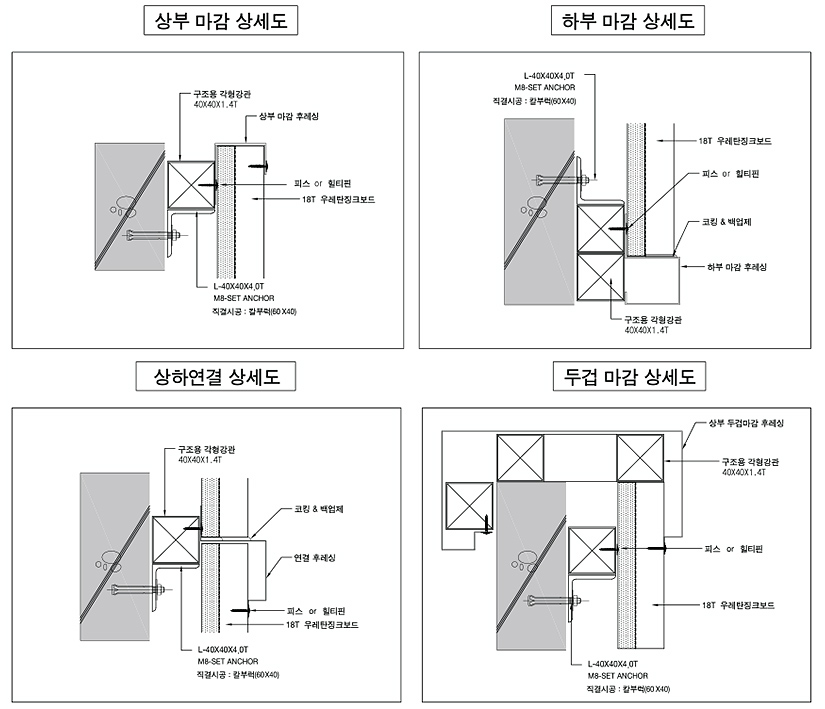

상부/하부/상하연결/두겹 마감 상세도

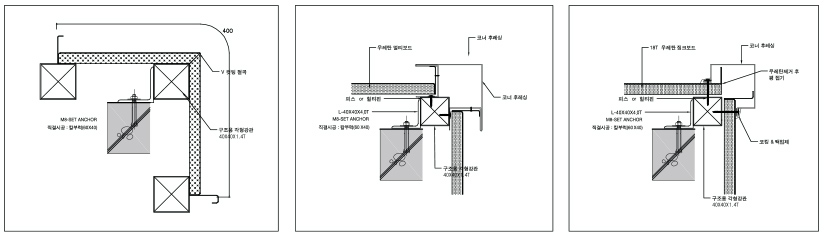

코너마감 상세도(선택사용)

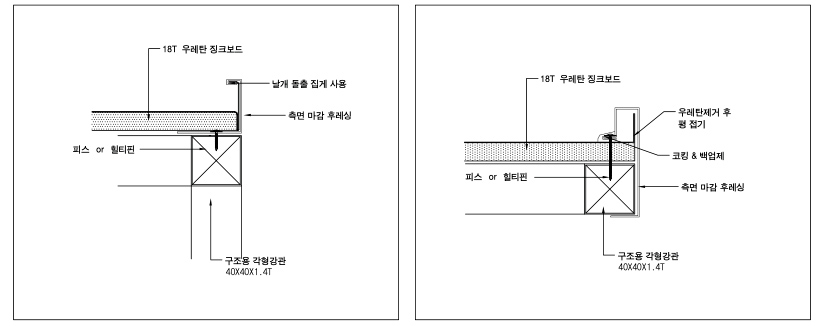

측면 마감 상세도(선택사용)

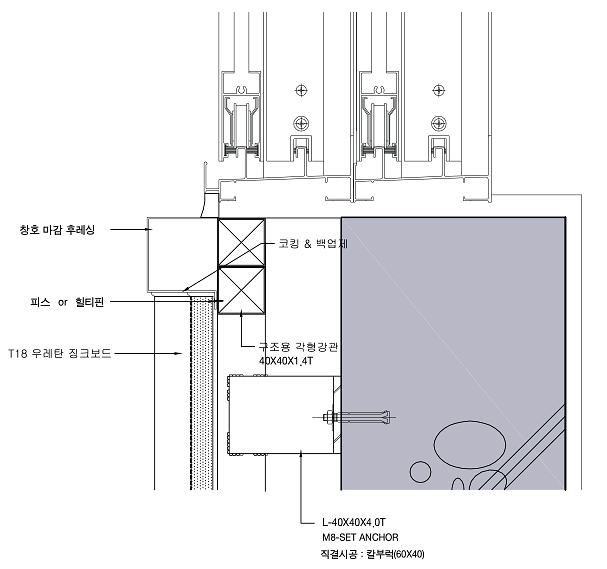

창호 마감 상세도

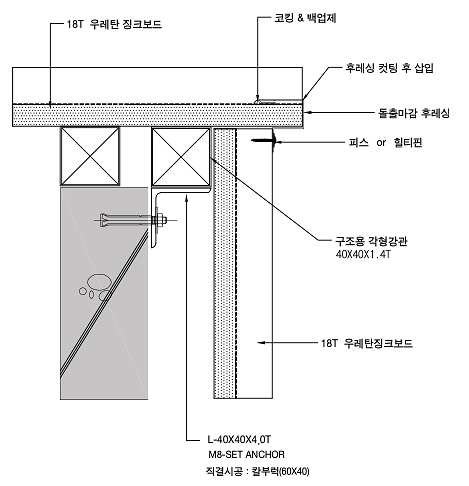

돌출 마감 상세도

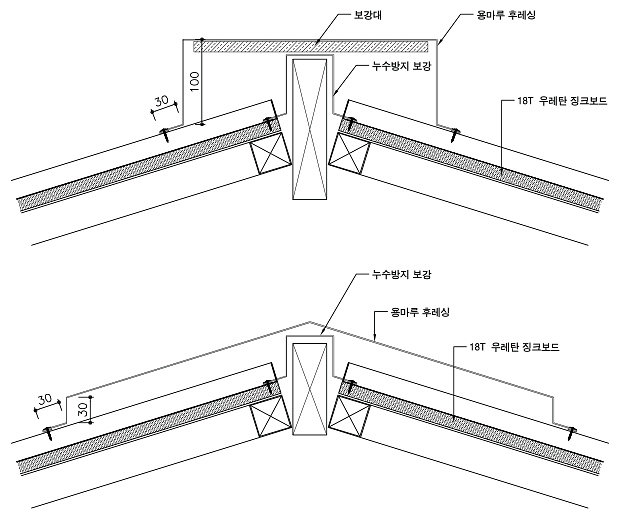

용마루 마감 상세도

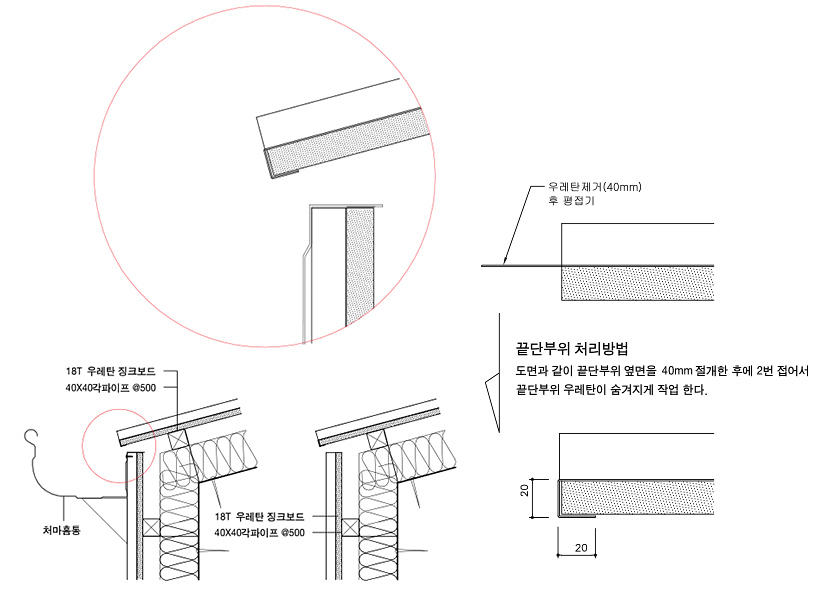

처마 및 물홈통 상세도

	처마 시공시 유의사항

		처마 Flashing 시공이 완료된 후 지붕 돌출이음 Panel을 시공하며 이때 주의 사항은 열 수축 팽창에 대비하여 처마 Flashing과 돌출이음 Panel 간에 도면에 명기된 충분한 간격을 유지하여야 한다.
