내구성이 좋다

아연도 합금강판에 코팅을 하여 내구성이 좋다.

	단열성이 좋다

우수한 단열재인 우레탄을 15mm 발포하여 단열성이 좋다.

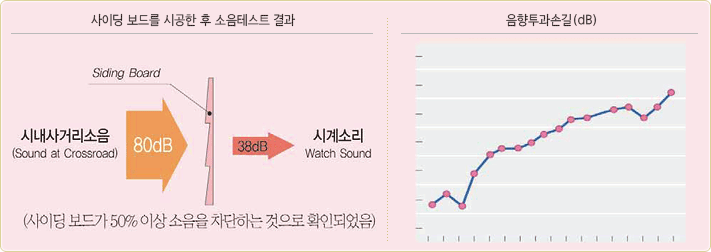

	차음성이 좋다

아연도 합금강판에 우레탄을 발포함으로써 소리의 차단을 효과적으로 할 수 있다.

	방수성이 좋다

암수로 구성된 아연도 합금강판에 우레탄을 발포함으로써 무게를 상당히 줄였으며 건물 하중에 미치는 영향이 적다.

	시공성이 좋다

유효폭이 작고 두께가 얇아 가벼우며 암수의 부자재를 사용함으로써 시공이 편리하다.

적용건물 : 주택, 상가, 빌딩, 아파트, 공장, 교회, 교육시설(학교, 기숙사, 유치원 등) 등

사이딩보드 콘크리트 요업계외벽체 석고판 상나무목재 0.8% 12% 23~30% 82% 63%

구분 샤이딩보드 콘크리트 요업계외벽체 석고판 상나무목재 열전도율 0.018 0.13 0.15 0.5 1.1 동일다열효과시 두께 비교(cm) 1 7.23 8.34 27.8 61.2

사이딩보드 시험결과 시험방법 열전도율(우레탄)(W/m · °K)(평균온도 20±5°C) 0.029 KS L 9016 : 2005 방청성(염소분무시험-120시간) 이상없음 KS F 4724 : 2004 낙추충격시험(가지형추-1kg, 1m) 이상없음 KS F 5602 : 2005 내열성(80±2°c, 24hr) 후 겉모양 이상없음 의뢰자 제시방법 내한성(-20±2°c, 24hr) 후 겉모양 이상없음 의뢰자 제시방법 굽힘파괴하중(N) 708 의뢰자 제시방법 단열성 - 열관류저항(㎡K/W) 0.92 KS F 2273 : 2000

	의뢰자 제시방법

내열성 : 80±5°C, 24hr의 조건에 시료를 방치한 후 변색, 변형 및 균열 등의 이상이 없어야 함.

내한성 : -20±2°C, 24hr의 조건에 시료를 방치한 후 변색, 변형 및 균열 등의 이상이 없어야 함.

굽힘파괴증 : 시험편의 크기 - 가로(mm) X 세로(mm) = 700X400, 지간(mm)-500, 굽힘파괴증 : 지지봉, 가압봉의 지름(mm)-20, 시험속(mm/min)-10

	용도

상가, 공장, 아파트, 빌딩 등 규모있는 건물의 외장마감재

	규격

두께(mm) Thickness 무게(kg/㎡) Weight 유효폭(mm) Effective Width 전폭(mm) Total Width 15 4.65 374 399

	용도

주택, 전원주택, 상가, 교육시설(기숙사, 유치원 등)의 외장 마감재

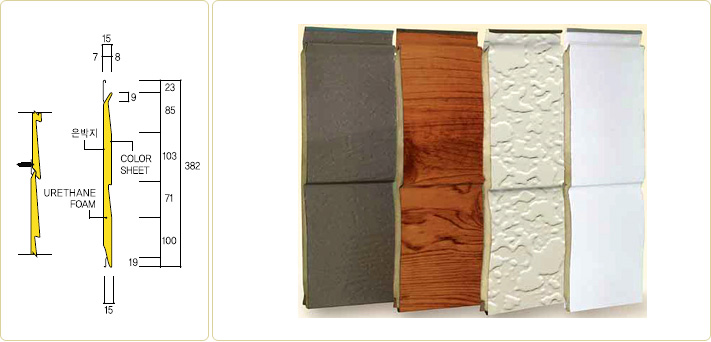

	규격

두께(mm) Thickness 무게(kg/㎡) Weight 유효폭(mm) Effective Width 전폭(mm) Total Width 15 4.9 345 382

	용도

주택, 전원주택, 상가, 교육시설(기숙사, 유치원 등)의 외장 마감재

	규격

두께(mm) Thickness 무게(kg/㎡) Weight 유효폭(mm) Effective Width 전폭(mm) Total Width 15 4.86 324 355

	특징

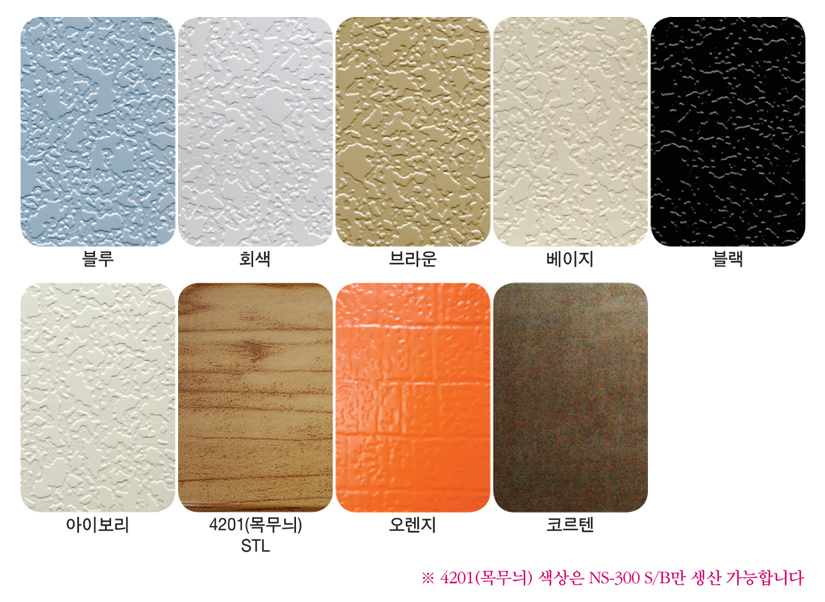

NS-300의 색상은 NS-100의 색상과 동일합니다.

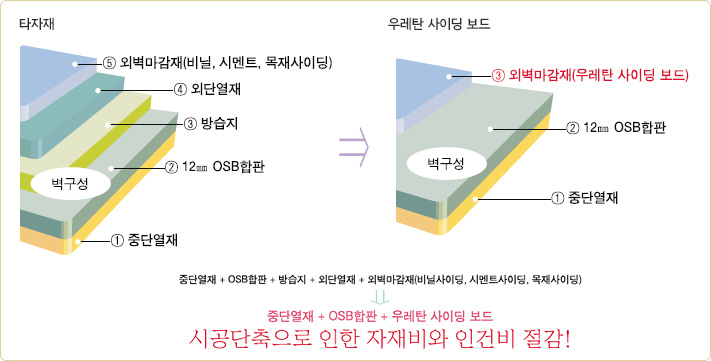

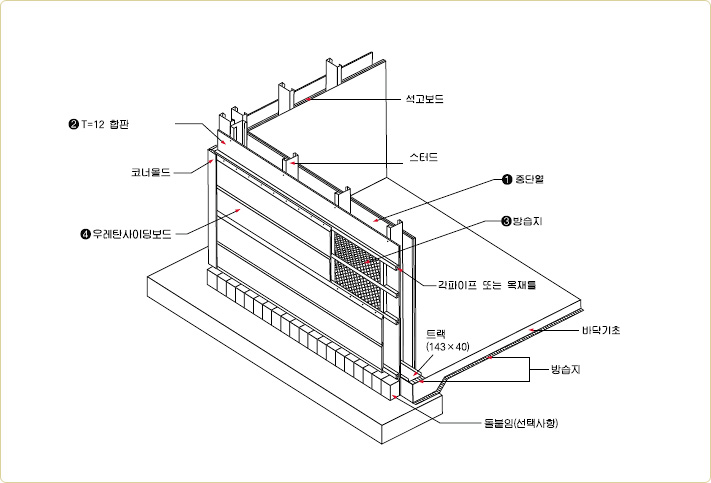

	타자재와 우레탄 사이딩 보드 시공방법 비교(단면도)

	15mm 우레탄 사이딩 보드 종류

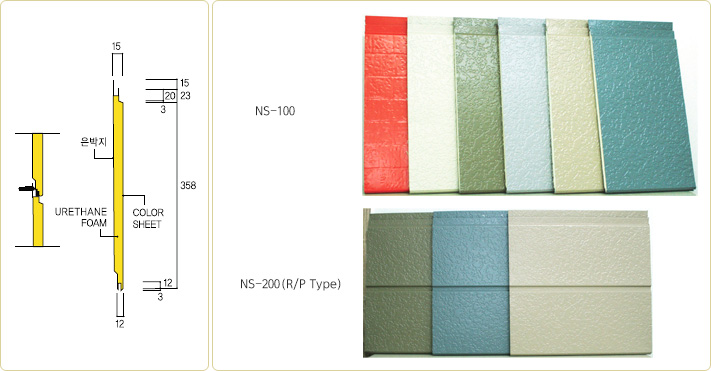

NS-100(평면 Type)

NS-200(R/P Type)

NS-200(사이딩보드 Type)

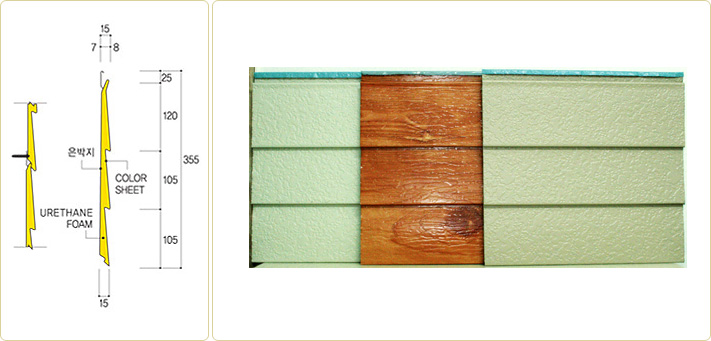

NS-300(사이딩 Type)

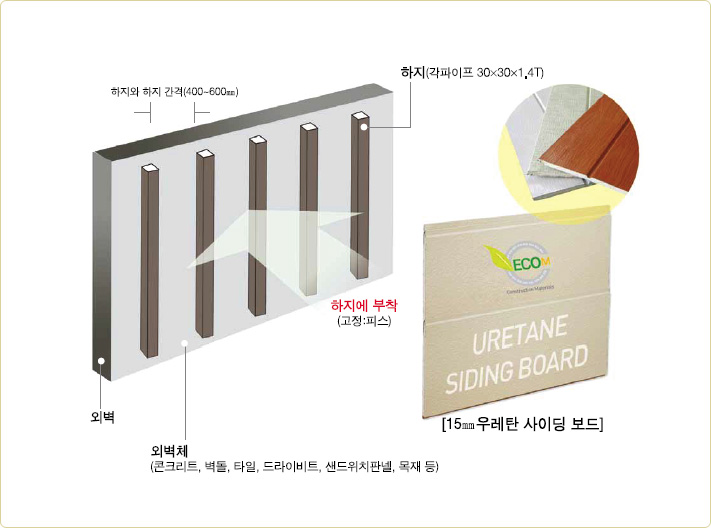

	작업공정 순서

외벽체에 일정한 간격(예:400~600mm)을 유지하여 세로로 하지를 고정시킨다. (각파이프)

하지 위에 우레탄 사이딩보드를 부착한다.

- 우레탄사이딩보드는 내부면이 비닐코팅된 은박지로 되어있어 별도의 방수 및 방습을 위한 자재가 필요없습니다. - 벽면이 평평하면 하지를 대지 않고 바로 우레탄 사이딩 보드를 직접 시공할 수 있습니다.

수백마감상세도

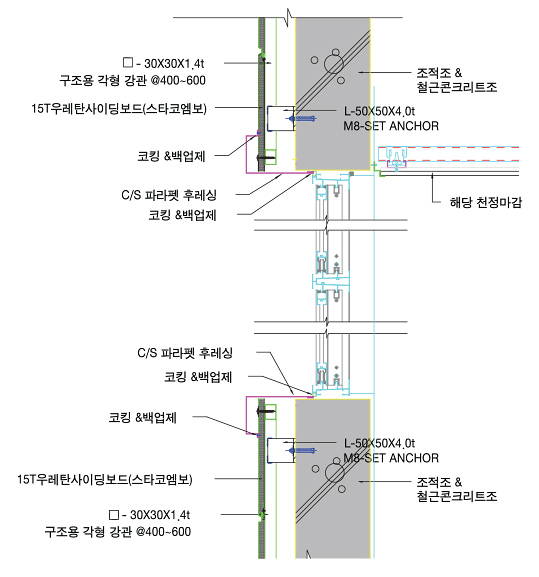

창호마감상세도

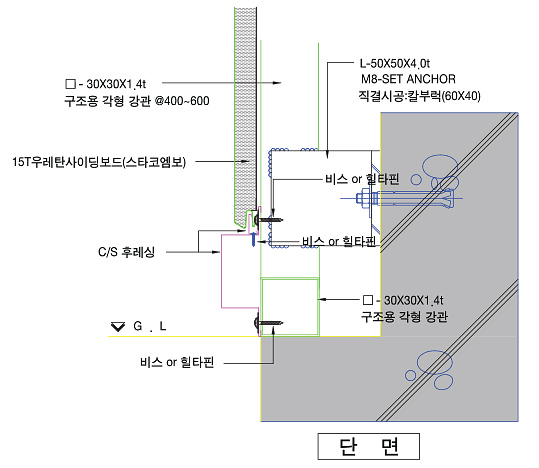

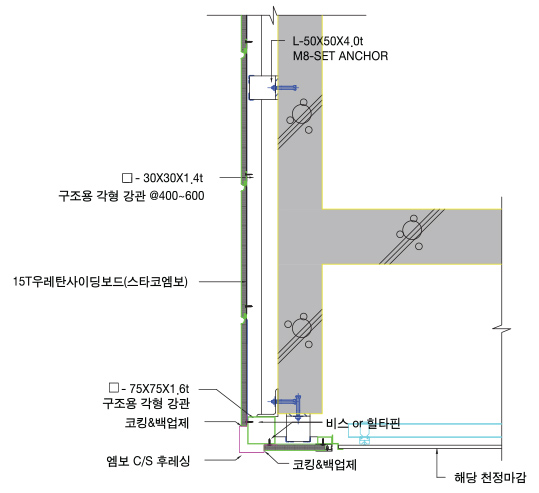

기초몰드 상세도

마감몰드 상세도

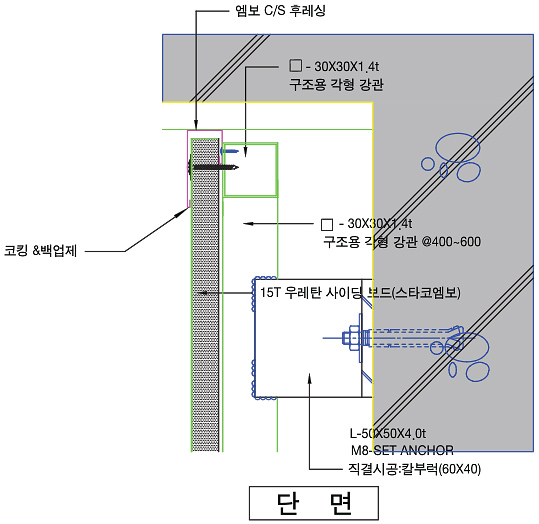

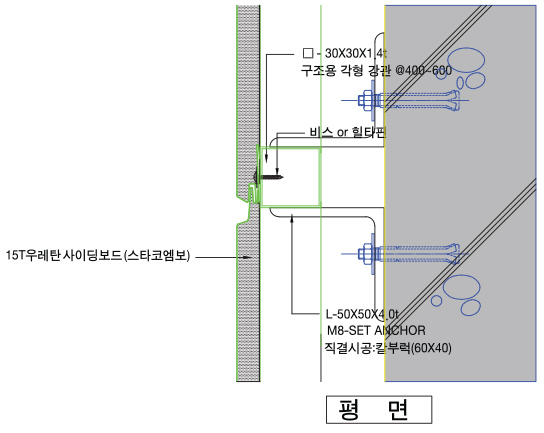

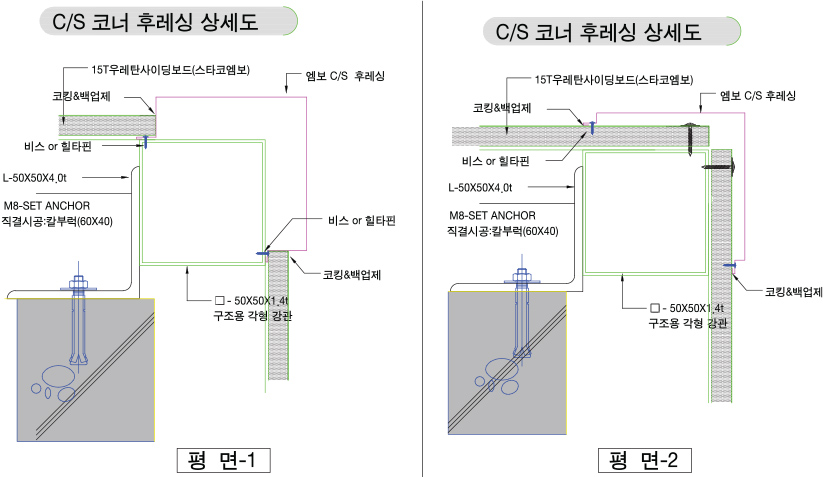

코너몰드 상세도(선택사용)

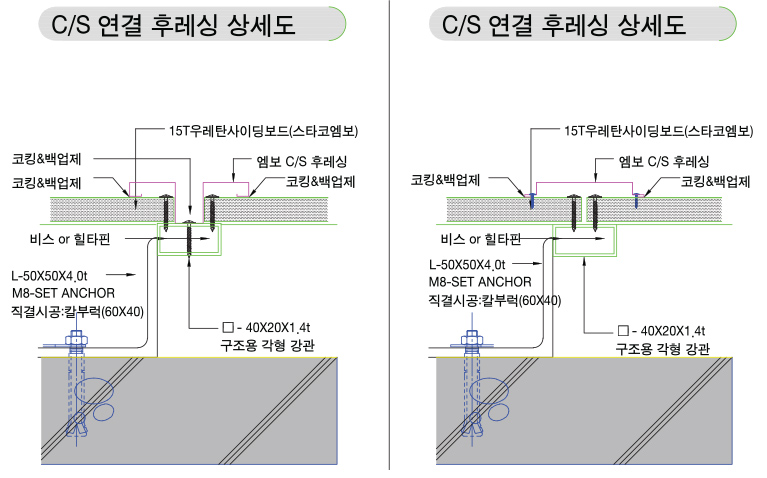

연결몰드 상세도(선택사용)

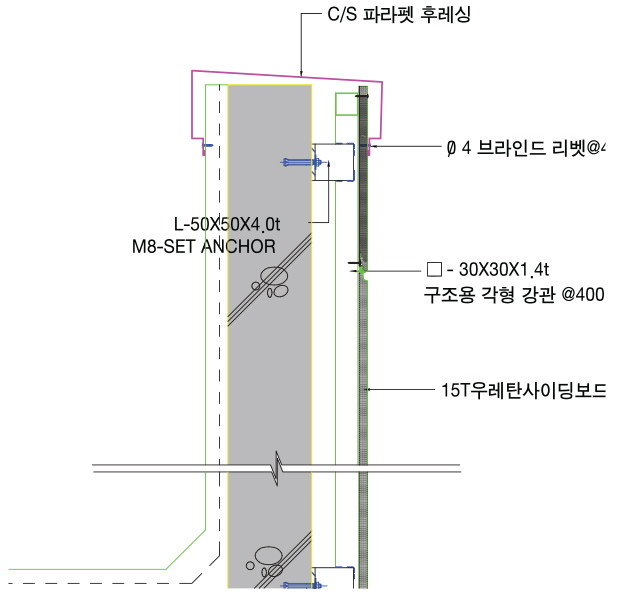

파라펫 상세도

사이딩보드 조립 상세도

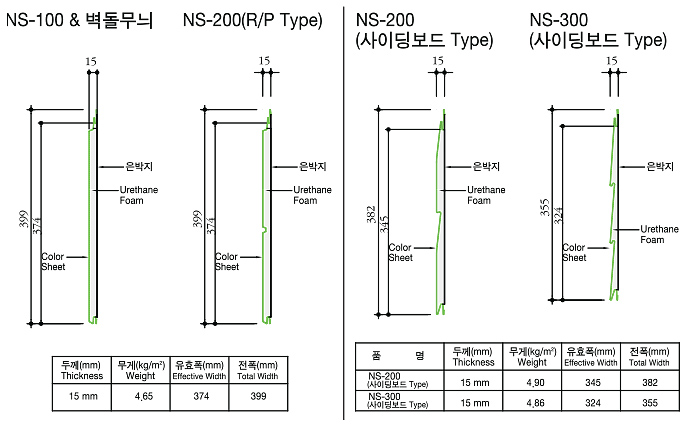

타입규격표

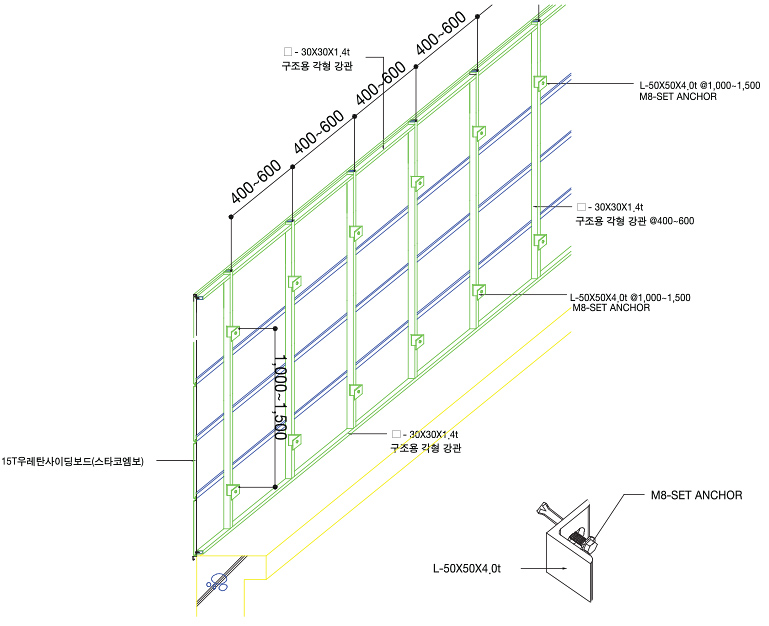

하지철물전개도
